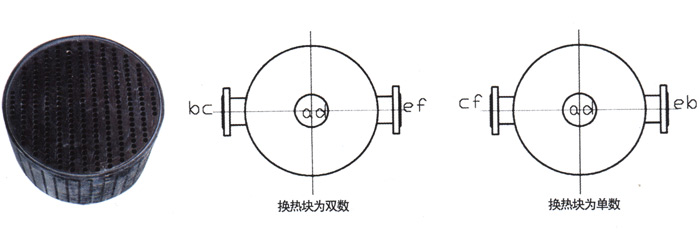

該系列型圓塊孔式石墨換熱器為目前較為先進、性能較優越的一種設備, 采用先進的加工工藝制作。圓柱體換熱塊 采用標準單元塊,在石墨塊上鉆有兩組不相通的流道,且相互成直角。石墨件間采 用聚四氟乙稀密封,加裝壓力彈簧作熱脹 冷縮自動補嘗裝置,具有結構強度高,耐 溫耐壓性能強.抗沖擊性能好,傳熱效率 高、使用壽命長、便于檢修等優點。本系列產品可用作加熱器、冷卻器、冷凝器。作冷凝器用時底部需要加裝氣液分離器, 上、下封頭略作改變可制成蒸發器(即YKZ型蒸發器)照片所示為冷卻器,圖示加熱器為結構。
技術特性:
許用壓力 MPa ≤0.4
許用溫度℃ -20 ~ 165
換熱面積㎡ 2 ~ 800
執行標準:HG/T3113-1998

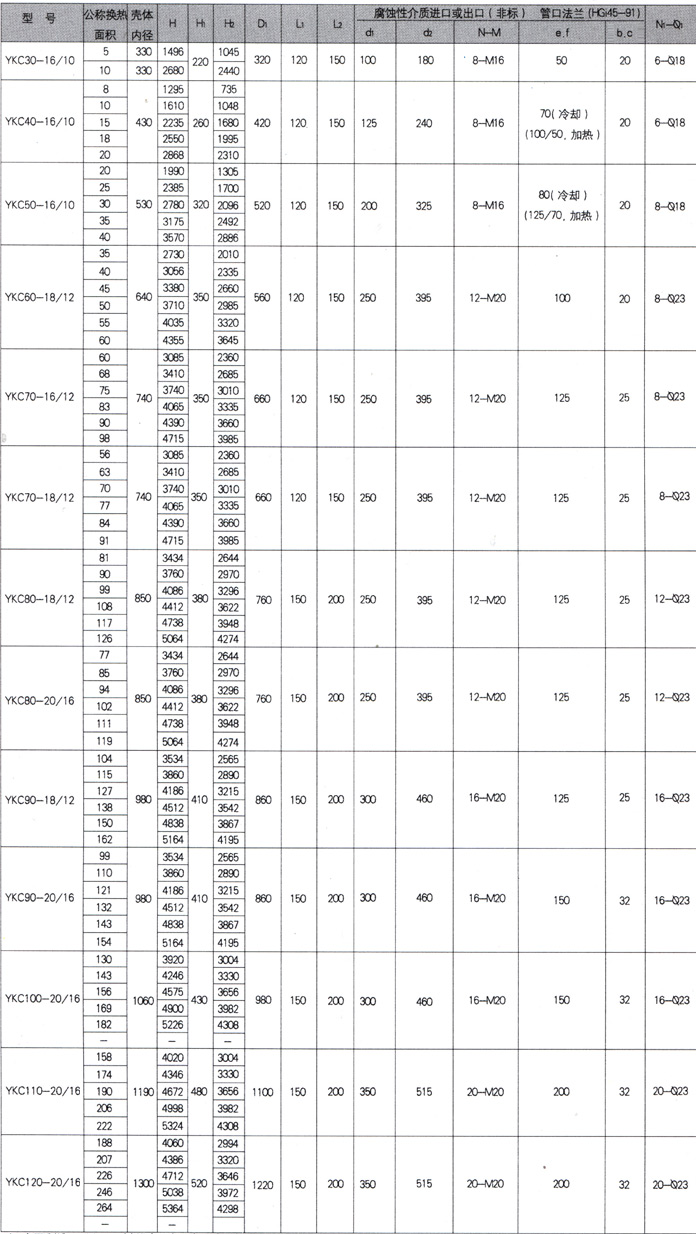

YKC型圓塊孔式石墨熱交換器系列參數表
注:1.亦可制造>0.4Mpa壓力的設備。 2.本系列設備底腳可作支撐,外殼加裝支座也可懸掛,但加裝氣液分離器后只可懸掛使用。3.本系列設備亦可根據用戶的需要制造非標系列產品。
