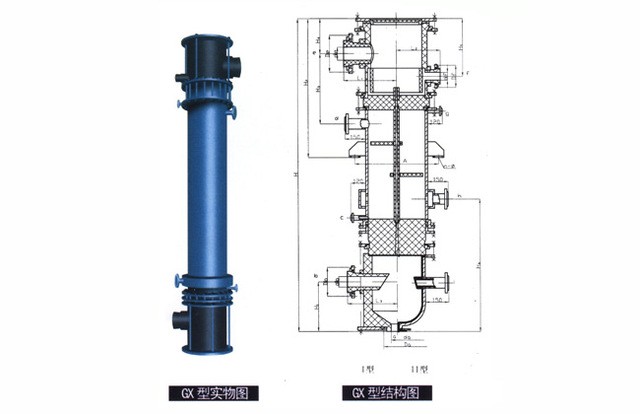

列管式石墨降膜吸收器
GX型系列列管式石墨降膜吸收器之吸收換熱元件為不透性石墨管,成膜條件極佳,故吸收效率高(與尾氣搭配合吸收率可達99%)生產強度大 CQ22/932X3000單管日產量可達0.8-1.2t33%鹽酸/天),且調節范圍大,產品不受污染,純度好,主要用于吸收Hcl氣制鹽酸。也可處理含Hcl、S02、NH2, HF、P2O5,H2S等氣體之尾氣,既回收某些成分 ,制取副產品減少或消除環境污染。本設 備之氣

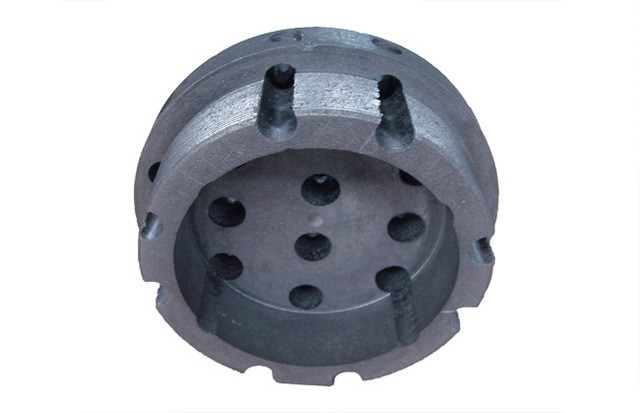

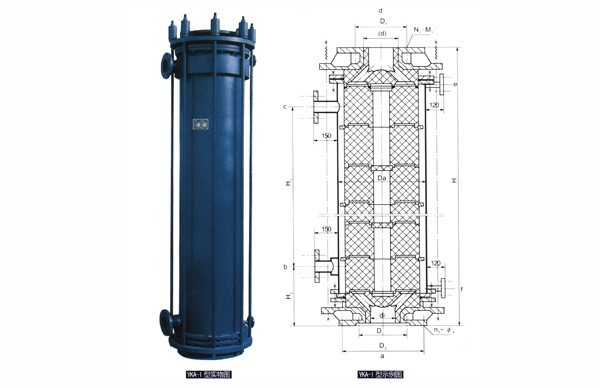

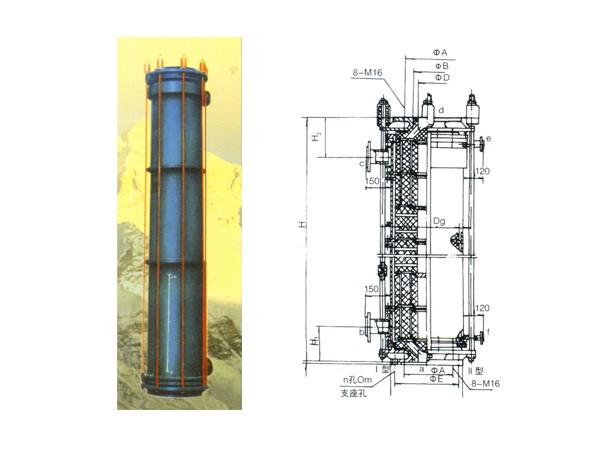

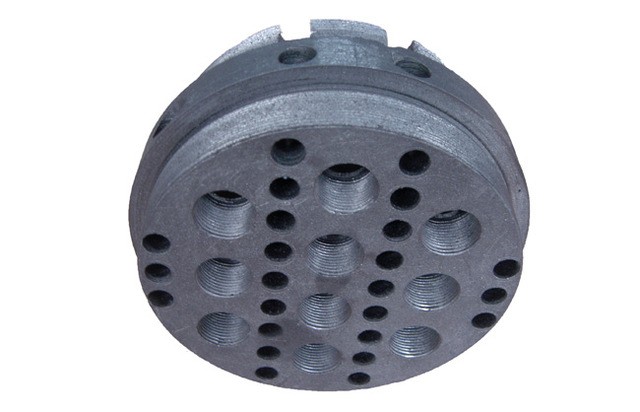

YKA型圓塊孔式石墨換熱器
YKA型圓塊式石墨熱交換器以圓柱 體型單元積木式疊裝而成,結構強度高,石墨件間墊以四氟質或特種橡膠質等質 地密封件.密封可靠,設備導熱效率高,耐溫、抗沖擊、耐壓等性能優越。本型設備分成I型與II型,I型載熱體切向進入換熱塊,相鄰兩塊方向錯開,縱向物料經短 通逐塊再分配而紊流效應顯著,下封頭附 加氣液分離的則成冷凝器,若上封頭改成 蒸發室則形成蒸發器。YKA-II型載熱體徑 向進入換熱塊,殼體按外折

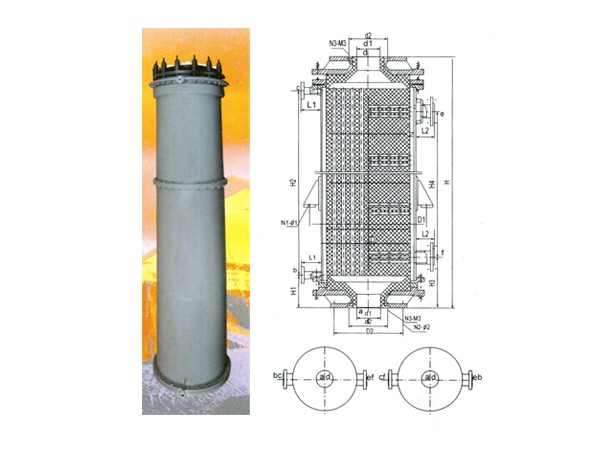

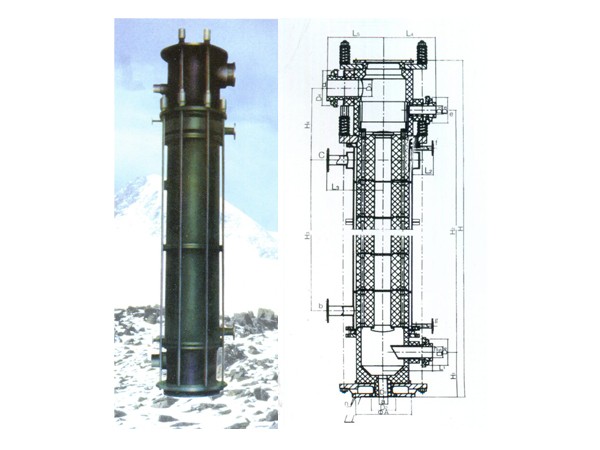

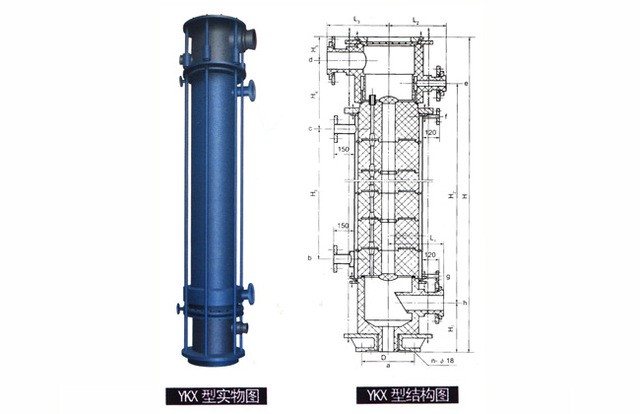

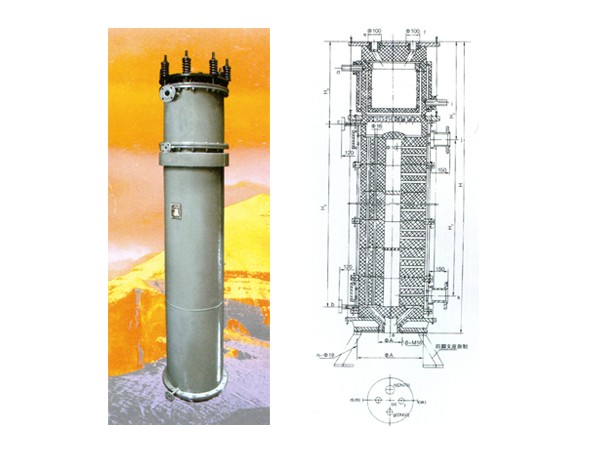

圓塊式石墨吸收器
本型設備由單元吸收換熱塊積木式疊裝,塊間加四氟質(或特種橡膠質)密封墊。上部為氣體與吸收液進入及分布裝置底部為氣液分離器,輔以通流冷卻水 的鋼質殼體構成。結構強度高,抗熱沖擊 性好,傳熱效率高,檢修方便。YKX型只許輔以支座(用戶自配)安裝,MS型以 殼體上懸掛支座安裝。圖示為圓塊式石墨吸收器結構圖。技術特性: 縱向 橫向設計壓力Mpa ≤0.1 ≤0.4設計溫度℃ ≤170換熱面積㎡

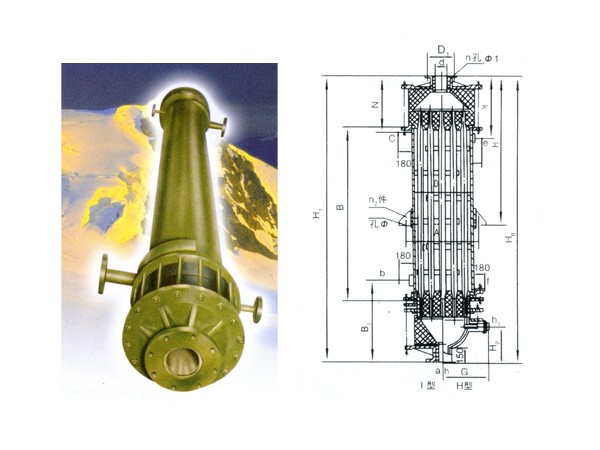

GH型列管式石墨換熱器
浮頭列管式石墨熱交換器分為GHA(換熱管內,外徑為直徑022/032)與GHB(換熱管內,外徑為直徑036/050)兩大系列,其結構類同。換熱管表面光滑、流體流動阻力小,不易附著結晶物及結垢物。除表列規格外,本公司還生 產GHA1400-395至GHA1800-810及GHB1200-200至GHB2000-660各種規格產品,并可按工藝需要設計、生產雙向耐腐蝕及殼程或管程多程等特殊結構產品。帶氣

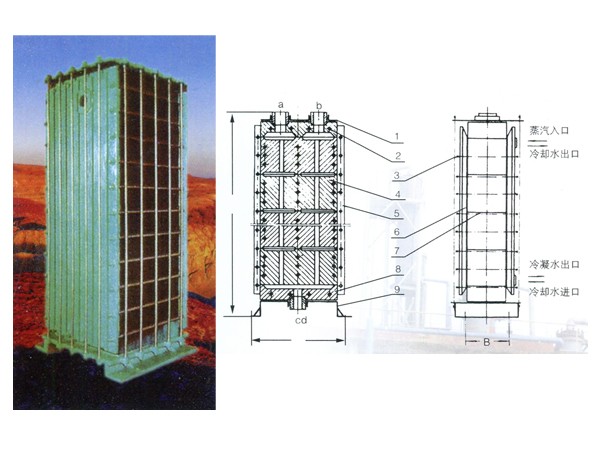

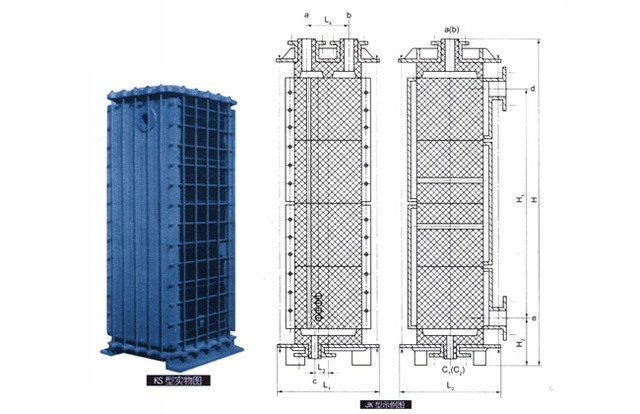

矩形塊孔式石墨換熱器
矩型塊孔式石墨熱交換器由截面為矩形的單元換熱塊疊裝而成,整體強度高,耐熱沖擊性能好,傳熱效率高使用壽命長,本公司常規生產均為內聯式單向耐 腐蝕JK型與KS型兩系列,JK型側板為小塊,規格變化容易維修方便,KS型側板為 整體,增加上、下兩排緊固鏍柱.載熱體 分布更均勻。相同換熱面積時矩形塊孔式 設備高度比圓塊式小。本公司可根據用戶 要求生產外聯式、臥式安裝,雙向耐腐蝕 等具有其它特性之矩形塊孔式石墨

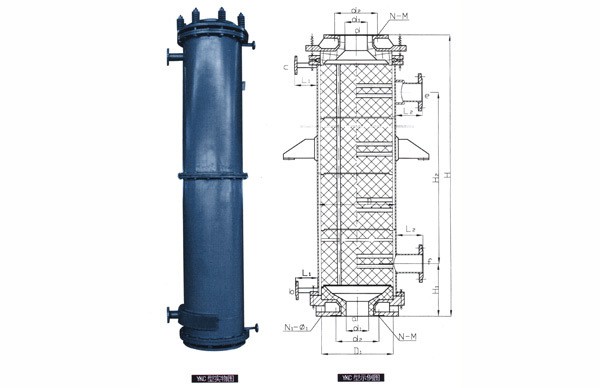

YKC型圓塊式石墨換熱器
該系列型圓塊孔式石墨換熱器為目前較為先進、性能較優越的一種設備, 采用先進的加工工藝制作。圓柱體換熱塊 采用標準單元塊,在石墨塊上鉆有兩組不相通的流道,且相互成直角。石墨件間采 用聚四氟乙稀密封,加裝壓力彈簧作熱脹 冷縮自動補嘗裝置,具有結構強度高,耐 溫耐壓性能強.抗沖擊性能好,傳熱效率 高、使用壽命長、便于檢修等優點。本系列產品可用作加熱器、冷卻器、冷凝器。作冷凝器用時底部需要加裝氣液分離器,

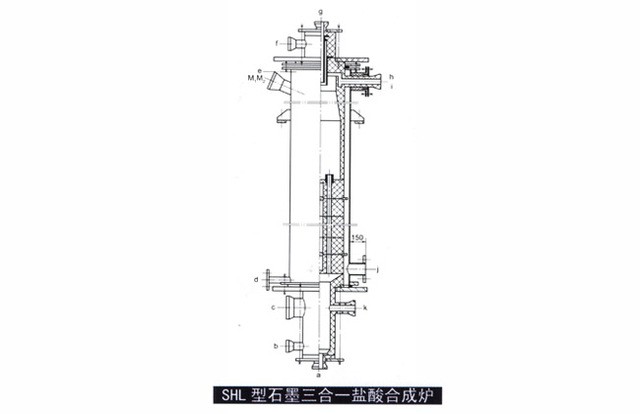

圓塊孔式三合一鹽酸合成爐
本設備結構緊湊、體積小、生產效率高、產品酸純度高、 易于控制,具有較高的合成、吸收、冷卻的綜合容積效率和 較高的吸收強度。并可大大強化生產、簡化生產流程、是一 種高強度、高效率的鹽酸生產設備。技術特點:爐內:出口酸溫度<50°C許用壓力 <0.05MPa 爐外:許用壓力<0.4MPa (水冷)溫度<100°C

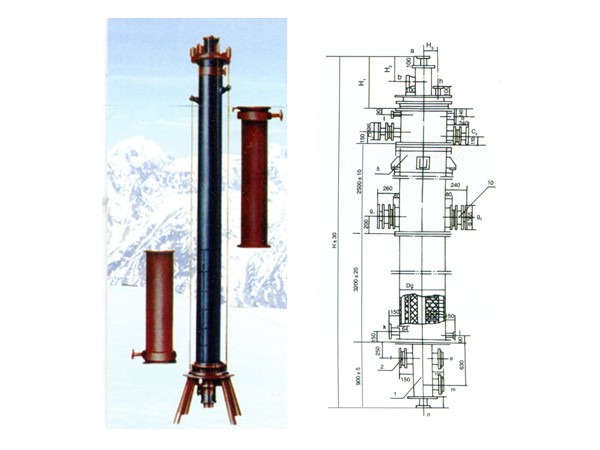

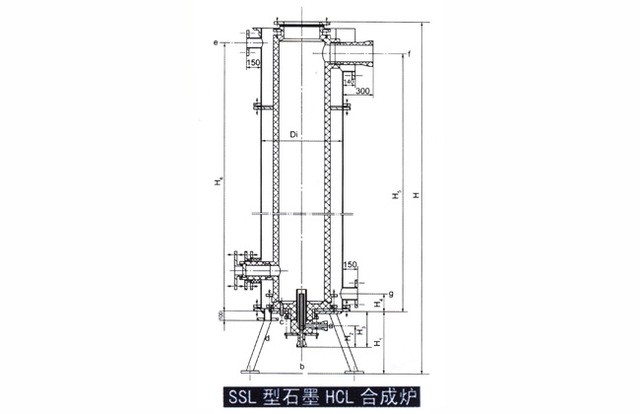

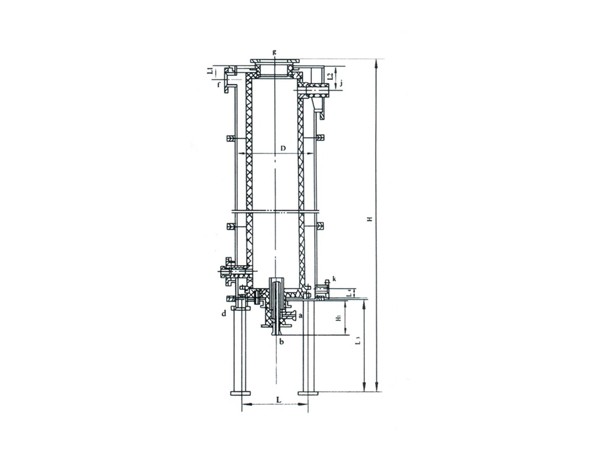

水套式石墨氯化氫合成爐
由鋼殼與石墨爐蓋、合成筒和爐底組成,與鋼合成爐相比有以下特點:1、使用壽命長(一般在10年以上);2、產品酸純度高3、可簡化生產流程;4、生產能力大(同體積相比)5、勞動條件、控制和管理方便技術特性:許用壓力:<0.12MPa出口溫度:<350℃冷卻水:常溫、常壓

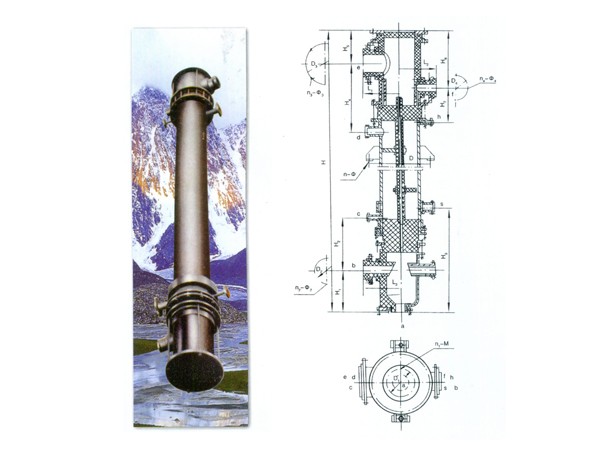

列管式石墨降膜吸收器
本設備主要由液體分布器、冷卻收段和氣液分離器組成。具有吸收效率高、吸收強度高、產品酸濃度高、出口溫度低、操作穩定、控制方便、不必對原料氣進行冷卻和 干燥等優點。技術特性:進氣溫度:上封頭:>170℃許用壓力:管程:≤0.1MPa殼程:≤0.3MP

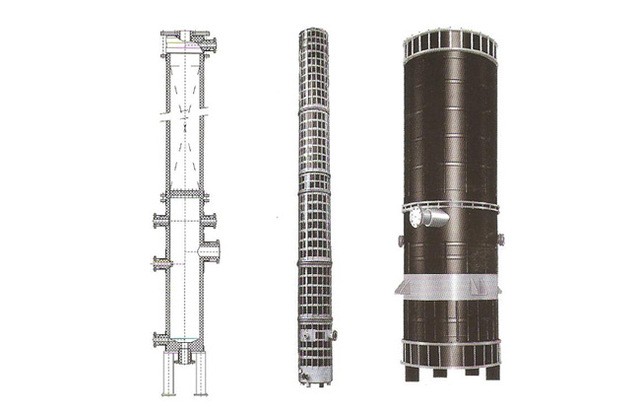

圓塊孔式石墨降膜吸收器
結構及原理和列管式石墨降膜吸收器相似,僅其中 吸收、冷卻、分離部分由圓塊孔式石墨冷凝器組成。圓塊孔式石墨降膜吸收器的特點外,抗熱沖擊性好, 傳質傳熱效率高、不易損壞、檢修方便的優點,是一種性能優越的氣體吸收設備。技術特性:進氣溫度:>170℃許用壓力:縱向0.1MPa 橫向0.4MPa

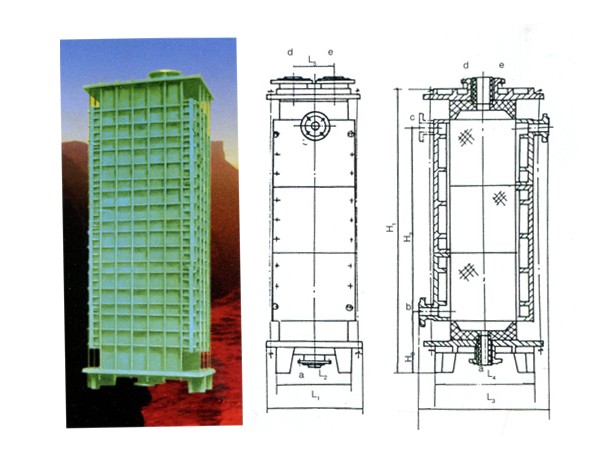

矩形塊孔式石墨換熱器
結構與特點:由石墨封頭,石墨換熱塊及其間的密封性墊片 等迭裝組成。因換熱塊僅承受壓力并為整體結構, 無膠結縫,因而結構強度高,抗沖擊性良好,水封 側板為鑄鐵件,檢修裝拆簡便。技術特性:許用溫度:-30~150℃許用壓力:<0.3MPa管口安裝尺寸安裝尺寸表
KS型塊孔式石墨熱交換器
A、結構與特點:由不透性石墨換熱塊,上下蓋、鑄鐵水箱側板等部件組成。具有結構簡單,抗熱震性好, 耐腐蝕優良、傳熱性好,易于機修等特點。B、適用范圍:物料去向:縱向孔走腐蝕性介質,橫向孔走非腐蝕性介質,(水、蒸汽、中性鹽類等。) 可作加熱、冷卻器、冷凝器使用。C、技術特性:許用溫度:加熱<130℃ 冷卻-3℃?170℃許用壓力:≤3×105Pa
石墨硫酸稀釋冷卻器
結構與特點:石墨硫酸稀釋冷卻器可將98%的濃酸稀釋到50-60%, 并且在同一臺設備中冷卻到所需要的溫度。技術特性:許用溫度:165℃許用壓力:縱向0.1≤MPa 橫向0.4MPa
YKB圓塊孔式石墨換熱器
該系列采用聚四氟乙烯密封且加裝壓力彈簧 作熱脹冷縮自動補償裝置。在石墨塊上鉆有兩組不相通的流道,且這兩組之間成直角,兩種不同流體通過這兩組流道達到熱交換的目的。該系列采用先進的加工工藝,具有傳熱效率高、穩定可靠、抗沖擊和檢修方便等優點。最大換熱面積可達800平方米。技術特性:許用溫度:-4℃?220℃許用壓力:<0.4MPa管口表
YKA型圓塊孔式石墨換熱器
結構與特點:圓塊孔式石墨換熱器是一種性能較優越的石墨換熱器。結構中采用聚四氟乙烯密封介質并加裝壓力彈簧作熱脹冷縮自動補償結構,以起到保護作用。該設備體積小利用率高,抗沖擊性能好, 傳熱效率高,檢修方便。技術特性:許用溫度:-4??180℃ 許用壓力:<0.4MPa

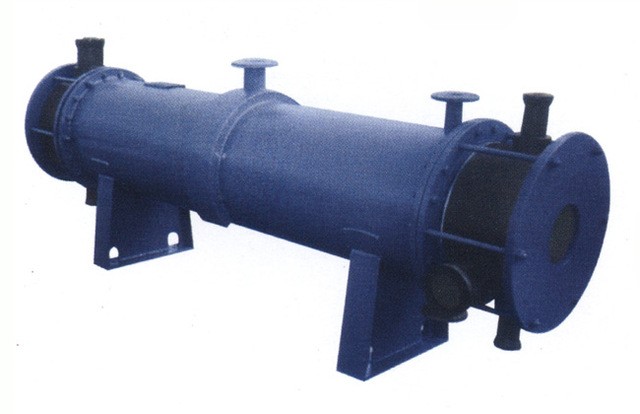

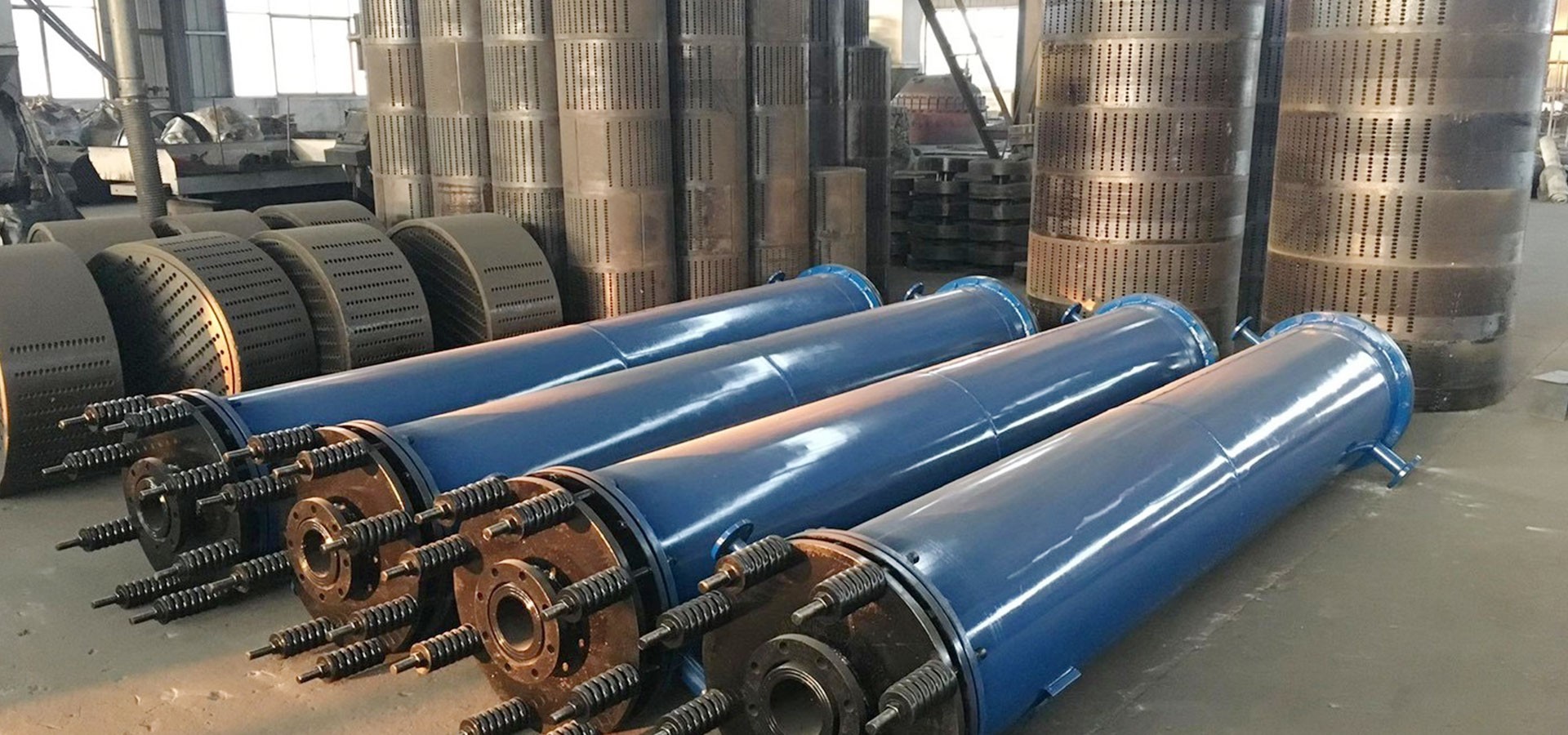

浮頭列管式石墨換熱器
結構與特點:結構簡單、緊湊,流體阻 力小。可制造最大換熱面積達1000平方米的換熱器。主要用于冷卻或冷凝,亦可根據用戶提供圖紙或代為設計制造特殊規格的產品。技術特性:許用溫度:作加熱器≤120℃作冷卻器-30?130℃許用壓力:管程<0.2MPa殼程 <0.3MPa
