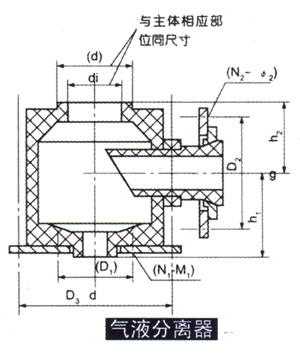

YKA型圓塊式石墨熱交換器以圓柱 體型單元積木式疊裝而成,結構強度高,石墨件間墊以四氟質或特種橡膠質等質 地密封件.密封可靠,設備導熱效率高,耐溫、抗沖擊、耐壓等性能優越。本型設備分成I型與II型,I型載熱體切向進入換熱塊,相鄰兩塊方向錯開,縱向物料經短 通逐塊再分配而紊流效應顯著,下封頭附 加氣液分離的則成冷凝器,若上封頭改成 蒸發室則形成蒸發器。YKA-II型載熱體徑 向進入換熱塊,殼體按外折流需要設置成多節,節間彈性密封件與YKA-1之彈簧起 力的熱脹冷縮補償作用。本型設備只許立式,用戶自配支架安裝使用。照片所示為加熱器,圖示為冷卻器結構。

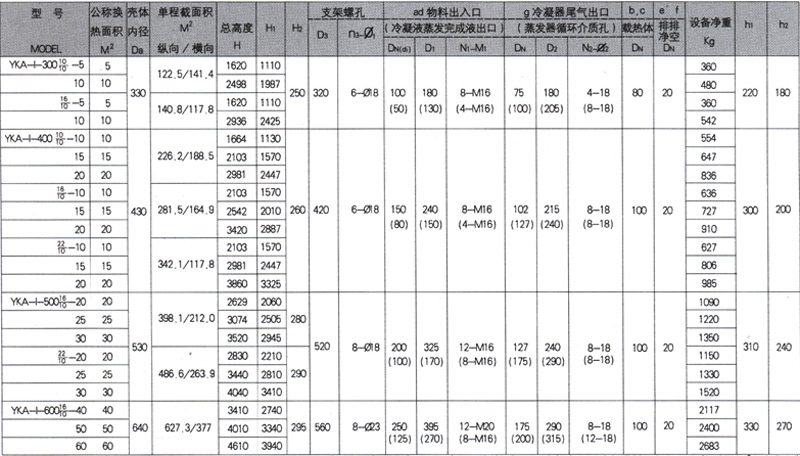

YKA-I[代替原 YKA(HG5-1320-80)]系列參數表
注:1.所有DN為HGJ45-91 PN1.OMPa之名義尺寸。2.原采用VKA(HG5-1320-80)系列仍可續訂供貨合同.尺寸照原系列不變.3.非標產品不受本表限制,本公司代設計.制造《lOO㎡/單臺及滿足特殊 工藝需要的各式Y(jié)KA-I型石墨熱交換器.
